Produktdetails:
|
| Verbindungsstückname: | Eurocard-Verbindungsstück | Verbindungsstücklinie: | Verbindungsstück DIN41612 |
|---|---|---|---|
| Geschlecht: | Stempel | Nr. des Stiftes: | 20pin 30pin 32pin 48pin 64pin 96pin |
| Isolierungs-Farbe: | grau | Verbindungsstück-Art: | rechtwinkliges PWB-Verbindungsstück |
| Nr. Reihen: | 3 Reihen | PWB-Montage: | Brettverschluß |
| Markieren: | Verbindungsstück 3Rows 41612,Verbindungsstück 41612 90 Grad,LÄRM 41612 Verbindungsstück 30pin |
||

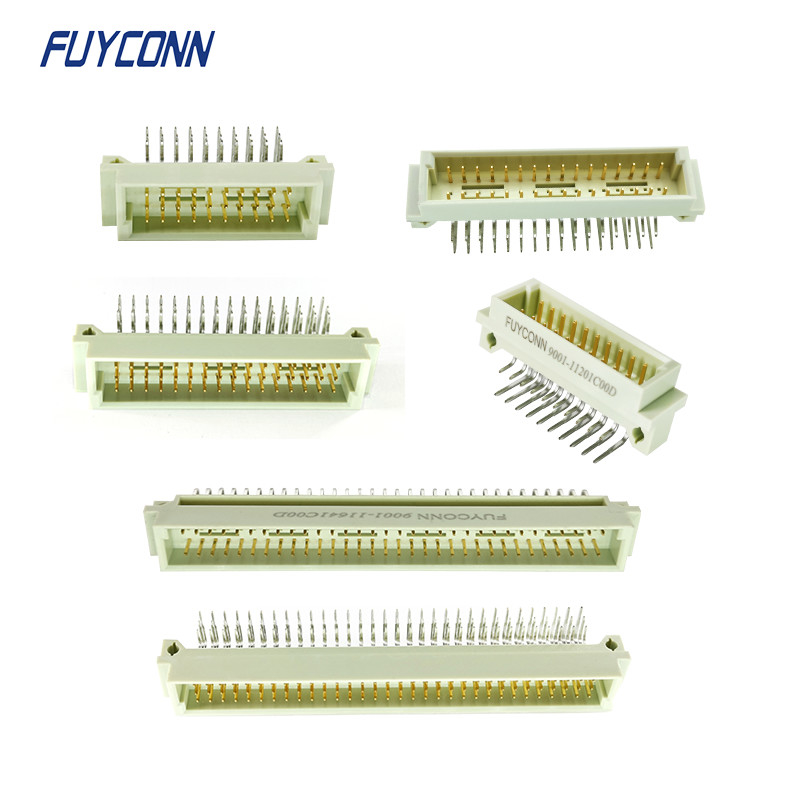

Neigung 96Pin 2.54mm VORMONTIERTES Reihen DIN41612 PWBs 3 Verbindungsstück, rechtwinkliger LÄRM 41612 Stift PWBs 3*32 96 Euro-männliches Verbindungsstück mit Brett-Verschluss
Verbindungsstück-Mann 3rows DIN41612 90 Grad VORMONTIERTES Verbindungsstück PWB-Euro-41612
LÄRM 41612 ist ein LÄRM-Standard für elektrische Verbindungsstücke, die im Gestell basierten elektrische Systeme weitverbreitet sind. Standar-disation der Verbindungsstücke ist eine Voraussetzung für offene Systeme, in denen Benutzer Komponenten von den verschiedenen Lieferanten erwarten, um zusammen zu funktionieren. Der weit bekannte Gebrauch von LÄRM 41612 Verbindungsstücke ist im VMEbus-System.
Der LÄRM 41612 ist weit als Standard für eine Vielzahl von Verbindungsanwendungen in der Telekommunikation und in den Datenmärkten weltweit angenommen worden. Der weit bekannte Gebrauch von LÄRM 41612 Verbindungsstücke ist in den Verbindungsstücken VME-Busses system.DIN mit drei Reihen (a, b, c) von Kontakten auf 0,100" (2.54mm) quadratisches Gitter sind in der Drahtverpackungs- oder Lötfahneart Beendigungen verfügbar. 5pin 10pin, 15pin 20pin, 30pin, 32pin 48pin 64pin und 96pin sind verfügbar.
Detail-Beschreibung:
| 1. Produktserie: | Verbindungsstück DIN41612 |
| 2. Produkt-Name: | Eurocard-Verbindungsstück |
| 3. Verbindungsstück-Art | PWB-LÄRM 41612 Verbindungsstück |
| 4. Verbindungsstück-Geschlecht: | Mann |
| 5. Zahl der Position: | 20pin 30pin 32pin 48pin 64pin 96pin |
| 6. Zahl von Reihen: | 3 Reihen |
| 7. Kontakt-Material: | Messing |
| 8. Kontaktversilberung: | 1U“, 3U“, 5U“, 10U“, 15U“, 30U“ |
| 9. Isoliermaterial: | PBT |
| 10. Farbe | Grau |
| 11. Terminalart | Rechtwinklig |
| 12. Neigung | 2.54mm oder 5.08mm |
Elektrische Spezifikationen
| Gegenwärtige Bewertung: | 2Amp |
| Nennspannung: | Wechselstrom 1000v für Minute |
| Isolator-Widerstand: | 1000 MΩ min.at DC500V |
| Durchgangswiderstand: | Maximum 30mΩ an DC 100MA |
| 4. Operations-Temperatur: | -55°C zu +105°C |
Technologie-Parameter
PRODUKTBESCHREIBUNGEN • LÄRM 41612 zweiteilige Verbindungsstücke für Leiterplatten • Verbindungsstücke Iecs 60603-2 für Frequenzen unterhalb 3 MHZ für Leiterplatten ANWENDUNGS-SPEZIFIKATIONEN • 114-9014 Eurocard-Verbindungsstück-Arten B, C, M und R (Brett-zu-Brett-Anwendung) • 114-19004 Eurocard-Verbindungsstück, Art f-Behälter • 114-12026 Art M Coax Contacts • 114-10014 Energie-Kontakte der Größen-VIII
