Produktdetails:
|
| Produktkategorie: | Anschlüsse nach DIN41612 | Pin Length: | 4mm/13mm/17mm/25mm |
|---|---|---|---|
| Number of Terminal: | 2*25P 50pin | Anzahl der Zeilen: | 2 Reihen |
| Terminals Type: | Straight PCB | Typ des Steckers: | PCB-Typ |
| Farbe und Material des Isolators: | Grau und PBT | Kontaktnabel Material: | Phosphor Bronze |
| Kontaktplattierung: | Vergoldung (goldplattiert) | Schwingung: | 2.54 mm / 5.08 mm |
| Geschlecht: | Männlich | Terminal Length: | 13mm |

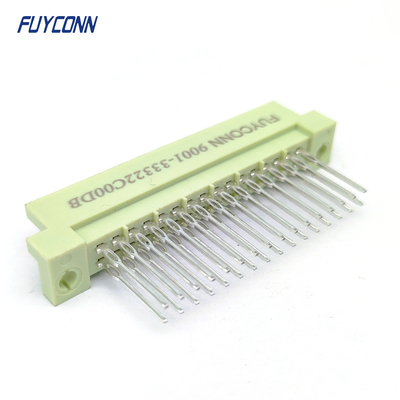

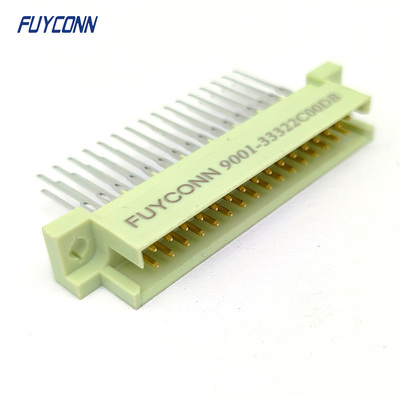

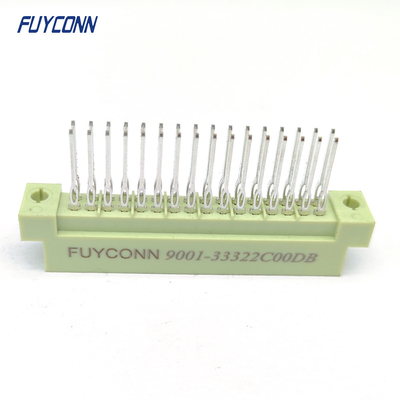

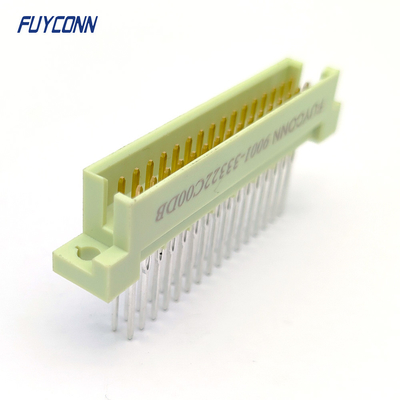

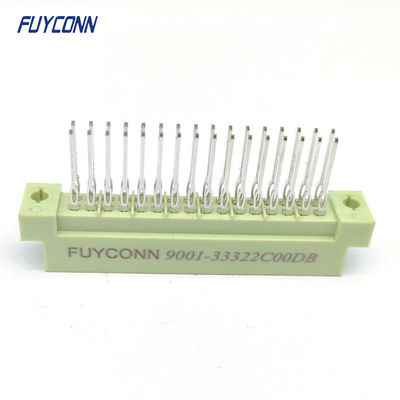

2 Reihen 2*16Pin 32P-PCB-Männliche Press-Pin DIN41612 15mm-Anschluss, 32pin Verlängerung Kontakte Gerade PCB-Eurocard-Männliche Anschluss
Katalog:DIN41612 CONNECTOR.pdf
DIN 41612 ist eine DIN-Norm für elektrische Steckverbinder, die in elektrischen Regalsystemen weit verbreitet sind.wenn die Benutzer davon ausgehen, dass Komponenten verschiedener Lieferanten zusammenarbeitenDer am weitesten verbreitete Einsatz von DIN 41612-Anschlüssen findet sich im VMEbus-System.
Die DIN 41612 ist weltweit als Standard für eine Vielzahl von Anwendungen der Vernetzung in den Telekommunikations- und Datenmärkten anerkannt.Der am weitesten verbreitete Einsatz von DIN 41612-Anschlüssen ist im VME-Bussystem.DIN-Anschlüsse mit drei Kontaktreihen ((a, b, c) auf einem quadratischen Raster von 0,100" ((2,54mm) sind in Wire-Wrap- oder Löt-Tail-Endungen erhältlich.32pin 48pin 64pin und 96pin sind erhältlich.
| Merkmale des Produkts: | |
| 1. Produktlinie: | Anschlüsse nach DIN41612 |
| 2. Thermische Länge: | 4mm/13mm/15mm/17mm/25mm |
| 3. Anschlusstyp | PCB-Anschluss nach DIN 41612 |
| 4- Verbindung Geschlecht: | Männlich |
| 5Nummer der Position: | 2*25P 50pin |
| 6Anzahl der Zeilen: | 2 Zeilen |
| 7Kontaktmaterial: | mit einer Breite von nicht mehr als 20 mm |
| 8. Kontaktplattierung: | 1U, 3U, 5U, 10U, 15U, 30U |
| 9- Isolierungsmaterial: | PBT |
| 10.Farbe | Grau |
| 11. Terminaltyp | PCB gerade |
| 12- Schießen. | 2.54mm |
| Elektrische Spezifikationen | |
| 1Aktuelles Rating: | 5 Ampere |
| 2. Nennspannung: | Gleichstrom 1000 V pro Minute |
| 3. Isolierwiderstand: | 1000Mn MIN. (bei 500 V Gleichstrom) |
| 4Betriebstemperatur: | -55°C bis +105°C |
Eurocard Line ist in Board-to-Board-, Wire-to-Board-, Ribbon-Cable-to-Board- und Hochstromanschlüssen erhältlich. Our Eurocard connectors incorporate internationally accepted design advantages of DIN 41612 and IEC 60603-2 two-piece connectors in a quality design that provides high Signal Integrity (SI) and electrical performance. Mit einem breiten Portfolio ist es einfach, den richtigen Steckertyp und -stil für Ihre Anwendung zu finden.und VME 64X.
DIN 41612war einDINStandard für elektrische Steckverbinder, die in elektrischen Regalsystemen weit verbreitet sind; Standardisierung der Steckverbinder ist eine Voraussetzung für offene Systeme,wenn die Benutzer davon ausgehen, dass Komponenten verschiedener Lieferanten zusammenarbeitenDer am weitesten verbreitete Einsatz von DIN 41612-Anschlüssen ist in derVMEbusundNuBusDer Standard wurde zugunsten internationaler Standards zurückgezogen.IEC 60603-2undEinheitliche Prüfungen.
