Produktdetails:
|
| Produkt-Kategorie: | Verbindungsstück DIN41612 | Produktserie: | Eurocard-Verbindungsstück |
|---|---|---|---|
| Zahl des Anschlusses: | 5pin 10pin 15pin 20pin 25pin 30pin | Zahl von Reihen: | 3 Reihen |
| Anschluss-Art: | Presse Pin/Solderless | Verbindungsstück-Art: | PWB-Art |
| Isolator-Farbe u. Material: | Grau u. PBT | Kontaktstiftmaterial: | Phosphor-Bronze |
| Kontaktversilberung: | Vergolden (1u“, 3u“, 5u“, 10u“, 15u“) | Neigung: | 2.54mm/5.08mm |
| Geschlecht: | Frau | ||
| Markieren: | Solderless Pin Eurocard Connector,Verbindungsstück 20pin Eurocard,Solderless Pin-LÄRM 41612 Verbindungsstück |
||

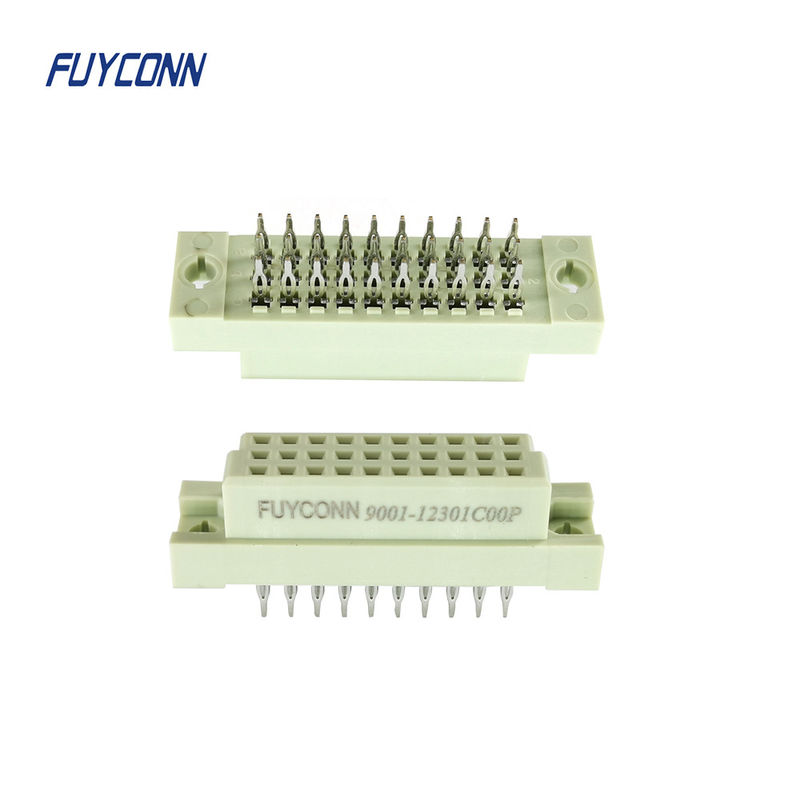

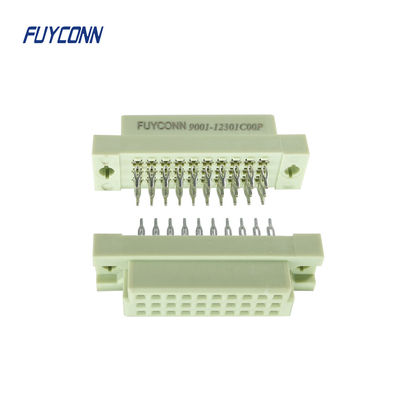

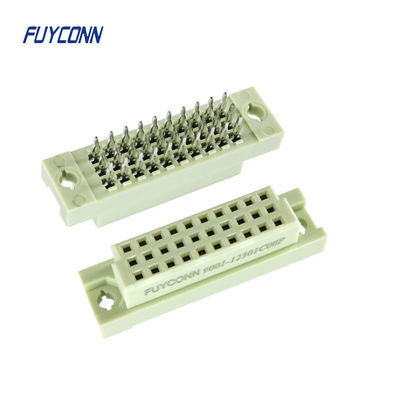

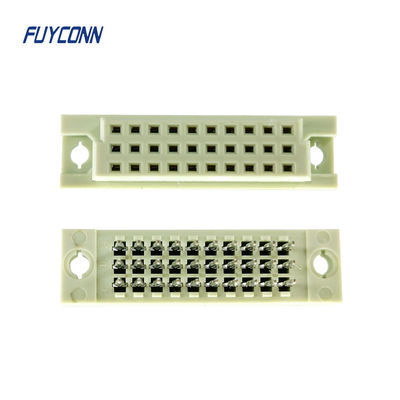

3 Reihen 3*10pin 20pin 30pin DIN41612 Verbindungsstück, Pressestiftweibliches Euroverbindungsstück mit solderless 5 10 15 Stifteuropäisches Verbindungsstück
LÄRM 41612 ist ein LÄRM-Standard für elektrische Verbindungsstücke, die im Gestell basierten elektrische Systeme weitverbreitet sind. Standar-disation der Verbindungsstücke ist eine Voraussetzung für offene Systeme, in denen Benutzer Komponenten von den verschiedenen Lieferanten erwarten, um zusammen zu funktionieren. Der weit bekannte Gebrauch von LÄRM 41612 Verbindungsstücke ist im VMEbus-System.
Der LÄRM 41612 ist weit als Standard für eine Vielzahl von Verbindungsanwendungen in der Telekommunikation und in den Datenmärkten weltweit angenommen worden. Der weit bekannte Gebrauch von LÄRM 41612 Verbindungsstücke ist in den Verbindungsstücken VME-Busses system.DIN mit drei Reihen (a, b, c) von Kontakten auf 0,100" (2.54mm) quadratisches Gitter sind in der Drahtverpackungs- oder Lötfahneart Beendigungen verfügbar. 5pin 10pin, 15pin 20pin, 30pin, 32pin 48pin 64pin und 96pin sind verfügbar.
| Produkteigenschaften: | |
| 1. Produktserie: | Verbindungsstück DIN41612 |
| 2. Produkt-Name: | Eurocard-Verbindungsstück |
| 3. Verbindungsstück-Art | PWB-LÄRM 41612 Verbindungsstück |
| 4. Verbindungsstück-Geschlecht: | Frau |
| 5. Zahl der Position: | 5pin 10pin 15pin 20pin 25pin 30pin |
| 6.Number von Reihen: | 3 Reihen |
| 7. Kontakt-Material: | Messing |
| 8. Kontaktversilberung: | 1U“, 3U“, 5U“, 10U“, 15U“, 30U“ |
| 9. Isoliermaterial: | PBT |
| 10.Color | Grau |
| 11. Terminalart | Presse Pin/Solderless |
| 12. Neigung | 2.54mm/5.08mm |
| Elektrische Spezifikationen | |
| 1. Gegenwärtige Bewertung: | 5Amp |
| 2. Nennspannung: | DC 1000v pro Minute |
| 3. Isolator-Widerstand: | 1000Mn Min. (an DC 500V) |
| 4. Operations-Temperatur: | -55°C zu +105°C |
Eurocard-Linie ist im Brett-zubrett, im Draht-zubrett, im Bandkabel-zubrett und in den hoch-gegenwärtigen Verbindungsstücken verfügbar. Unsere Eurocard-Verbindungsstücke inkorporieren annahmen international Entwurfsvorteile von zweiteiligen Verbindungsstücken des LÄRMS 41612 und Iecs 60603-2 in einem Qualitätsentwurf, der hohe Signal-Integrität (SI) und elektrische Leistung liefert. Mit einem breiten Portfolio ist es einfach, die rechte Verbindungsstückart und -art zu finden, um Ihre Anwendung zu passen. Allgemeine Bus-Systeme umfassen Suite-Bus, CIMBUS, FUTUREBUS, VMEBus, MULTIBUS (ii), NUBUS, VXi Bus und VME 64X.
LÄRM 41612 war ein LÄRM-Standard für elektrische Verbindungsstücke, die im Gestell basierten elektrische Systeme weitverbreitet sind. Standardisierung der Verbindungsstücke ist eine Voraussetzung für offene Systeme, in denen Benutzer Komponenten von den verschiedenen Lieferanten erwarten, um zusammen zu funktionieren. Der weit bekannte Gebrauch von LÄRM 41612 Verbindungsstücke ist in den Systemen VMEbus und NuBus. Der Standard ist zugunsten internationale Standards Iecs 60603-2 und en 60603-2 zurückgetreten.
